안녕하세요 주문제작업체 한도기계 입니다.
오늘은 공압프레스와 lm가이드를 이용한 스폰지 타공 프레스 제작입니다.
공압프레스 슬라이드 프레스 공압실린더 프레스제작 #machine #press #automobile

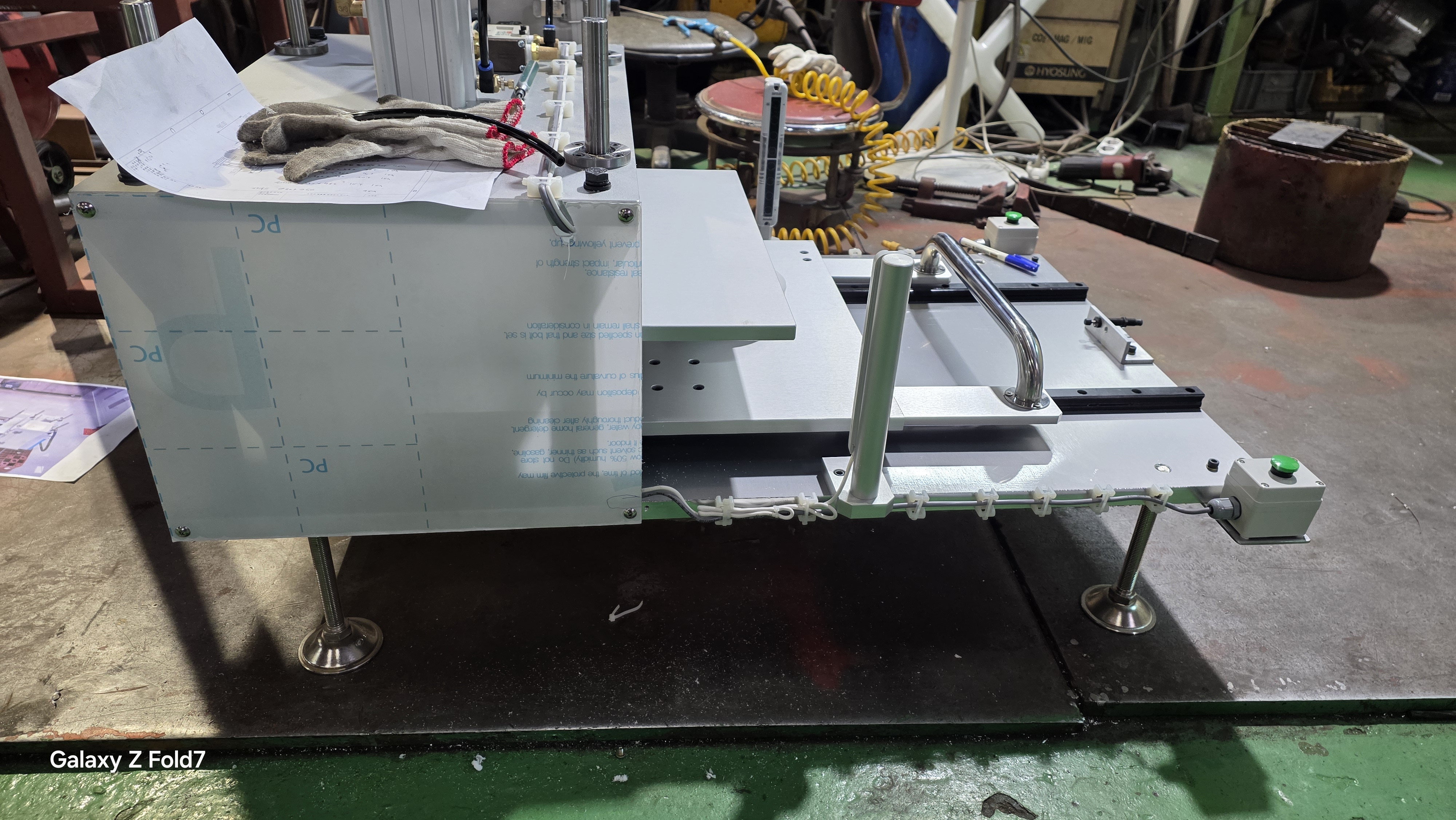

공압 프레스를 이용한 스폰지 타공기 제작기
슬라이드 트레이 + 에어댐퍼 구조로 정밀 타공 생산성 향상
스폰지 타공 공정, 왜 자동화가 필요할까?
스폰지, 폼, 완충재 등의 타공 작업은
단순해 보이지만 다음과 같은 문제가 있습니다.
- 수작업 시 위치 정렬 불량 발생
- 반복 작업에 따른 작업자 피로도 증가
- 타공 품질 편차 발생
- 생산 속도 한계
이러한 문제를 해결하기 위해
공압 프레스 기반 타공 전용 장비를 제작하게 되었습니다.
장비 개요
본 장비는
스폰지 위에 철형(타공 금형)을 올려 프레스로 눌러 타공하는 구조로
- 정밀도
- 반복성
- 작업 효율
을 동시에 확보한 설비입니다.
핵심 구조 및 설계 특징
✔ 1. 공압 프레스 시스템
- 일정한 압력으로 타공 품질 균일 유지
- 압력 및 작동 시간 조절 가능
- 다양한 재질(스폰지, 폼 등) 대응 가능
✔ 2. 슬라이드 트레이 구조 (핵심 포인트)
- LM가이드를 적용한 고정밀 슬라이드
- 작업자가 트레이를 앞뒤로 이동하며 작업
- 작업 동선 최소화
👉 반복 작업 시 생산성 극대화

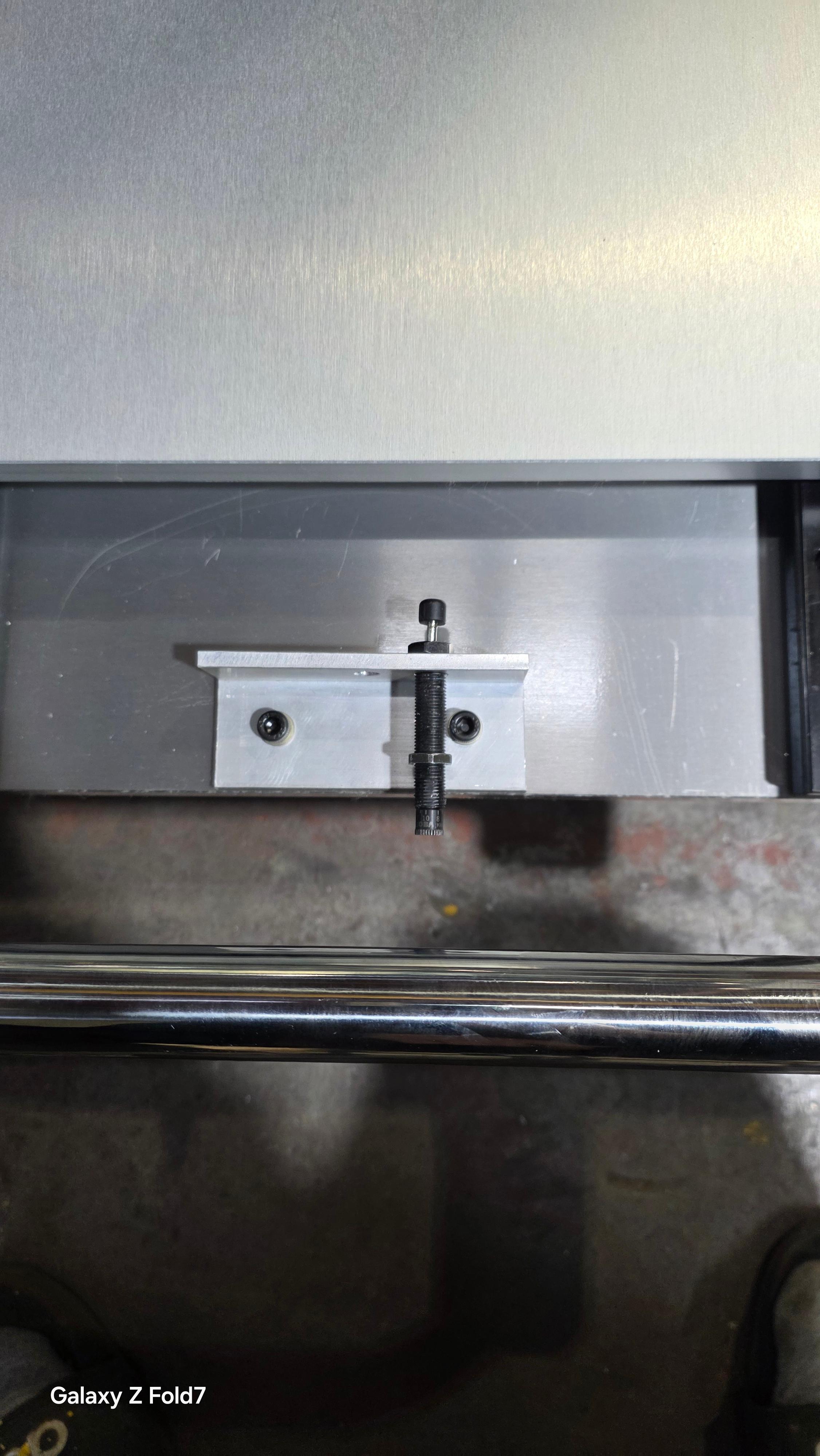

✔ 3. 에어댐퍼 적용 (앞/뒤 고정 구조)
- 트레이 이동 시 충격 완화
- 정위치 자동 고정
- 별도 클램핑 없이 위치 유지 가능
👉 정확한 타공 위치 확보 + 작업 편의성 향상
✔ 4. 4포스트 가이드 프레임
- 상하 금형 정렬 유지
- 편마모 방지
- 장비 내구성 향상
작업 방식
- 트레이 위에 스폰지 배치
- 철형(타공 금형) 위치 설정
- 슬라이드를 밀어 프레스 위치로 이동
- 에어댐퍼로 위치 고정
- 버튼 작동 → 프레스 하강 (타공 진행)
- 프레스 상승 후 트레이 인출
👉 단순하면서도 반복 작업에 최적화된 구조
생산성 비교
구분수작업공압 프레스 타공기
| 작업 속도 | 느림 | 빠름 |
| 위치 정밀도 | 작업자 의존 | 일정 |
| 품질 편차 | 있음 | 거의 없음 |
| 피로도 | 높음 | 낮음 |
👉 특히 반복 생산 시 압도적인 효율 차이 발생
장점 정리
- 일정한 압력으로 균일한 타공 품질 확보
- 슬라이드 구조로 작업 효율 향상
- 에어댐퍼 적용으로 위치 고정 안정성 확보
- 구조 단순 → 유지보수 용이
- 다양한 형상의 철형 적용 가능
사용 시 주의사항
- 철형 날 상태 정기 점검 필요
- 과도한 압력 설정 시 금형 손상 가능
- 슬라이드 가이드 정기 윤활 필요
- 스폰지 두께에 따른 압력 세팅 필수
적용 가능 분야
- 스폰지 타공 가공
- 완충재 가공
- 산업용 폼 가공
- 화장품 패드 / 스폰지 가공
- 포장재 타공 작업
한도기계만의 경쟁력
한도기계는 단순 제작이 아닌
현장 맞춤형 설계 기반 제작 업체입니다.
- 100% 자체 설계 및 제작
- 금형 및 지그 직접 제작 가능
- 규격 변경 대응 빠름
- 소량부터 양산까지 대응 가능
👉 작업 환경에 맞는 최적의 자동화 솔루션 제공
✍️ 마무리
이번 스폰지 타공용 공압 프레스는
단순한 프레스 장비가 아닌
정밀도 + 반복성 + 작업 효율을 모두 고려한 현장형 설비입니다.
작업 효율 개선과 품질 안정화를 고민하고 있다면
충분히 도입 가치가 있는 장비입니다.
