에어프레스 압력 유압프레스 압력 설정에 대해 알아보자
에어프레스 압력 유압프레스 압력 설정알아보기
오늘은 많이들 궁금해하시는 에어프레스 공압프레스와 유압프레스 압력 설정과 압력 게이지에 있는 숫자가 무었을 의미하는지 알아보겠습니다.
보통 프레스를 구매하실때보시면 200kg, 500kg, 1TON 5TON 등등 프레스의 kg수가 써있을텐데요 여기서 kg수가 의미하는건 누를수 있는 압력이라고 생각하시면 됩니다.
메가파스칼(MPa) 바(bar) 킬로그램(kg) 에 대해 자세한 설명입니다.
- 메가파스칼(MPa) : 메가파스칼은 SI(국제단위계)에서 사용되는 압력 단위이빈다. 1메가파스칼은, 1,000,000 파스칼(Pa)와 동일합니다. 파스칼은 단위 면적당 가해지는 힘을 나타내는 압력의 단위입니다. 따라서 1메가파스칼은 1,000,000 뉴턴(N)의 힘이 1제곱미터(m2)의 면적에 가해진 것과 동일합니다.
- 바(bar) : 바는 대기압을 기준으로 한 압력 단위입니다. 1바는 대기압과 약1.01325 x10^5 파스칼(Pa) 사이의 약간 작은 압력 차이를 의미합니다. 이는 근사적으로 1헥토파스칼와 동일합니다. 바는 대기압을 기준으로 하기 때문에 공기압력을 표현하는데 자주 사용됩니다. 보다 정확한 변환을 위해서는 대기압을 고려해야 합니다.
- 킬로그램(kg) : 킬로그램은 질량을 나타내는 단위입니다. 하지만 일반적으로 압력 단위로 사용되는 경우는 없습니다. 그러나 일부 경우에는 압력과 관련된 계산에서 질량 단위로 사용될 수 있스빈다. 이때는 힘과 면적을 고려하여 압력을 계산하는 것입니다.
압력 변환에 대한 예시를 들어보겠습니다. 예를 들어, 압력을 메가파스칼(MPa)에서 바(bar)로 변환하려면 다음과 같이 계산할 수 있습니다.
1Mpa = 10BAR (근사적인 값) 따라서 2.5MPa를 바로 변환하면 25바 입니다.
마찬가지로, 압력으 바(bar)에서 메가파스칼(MPa)로 변환하려면 다음과 같이 계산할 수 있습니다.
1BAR = 0,1MPa 30바 = 3Mpa 입니다.

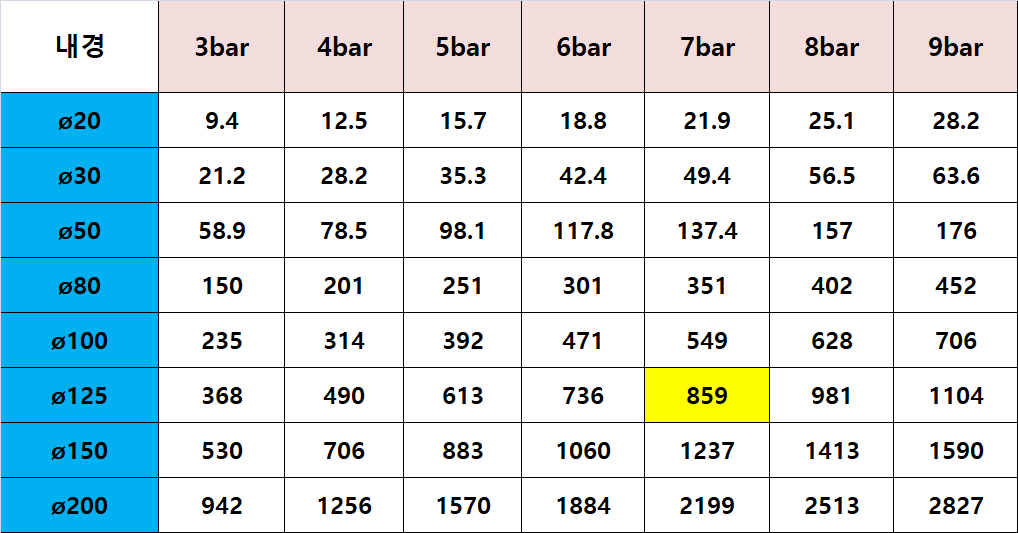

킬로그램(kg)으로 압력 단위 변환은 질량과 압력간의 관련을 고려하여 계산해야됩니다. 아래표를 참조하시기바랍니다.
ø125 에어실린더에 7bar의 압력으로 실린더를 누르게된다면 859kg의 힘으로 눌리게됩니다.
계산하는 방식은 다음과 같습니다.
반지름x반지름x3.14x(x)bar 입니다.
ø125의 반지름 6.25x6.25 x 3.14 x 7 = 858.59375 입니다,
기물의 단면적 또는 몰드나 금형 사용시 누르는 압력, 힘은 분산되기때문에
항상 여유있게 에어실린더를 선택하셔서 사용하시는걸 권장합니다.

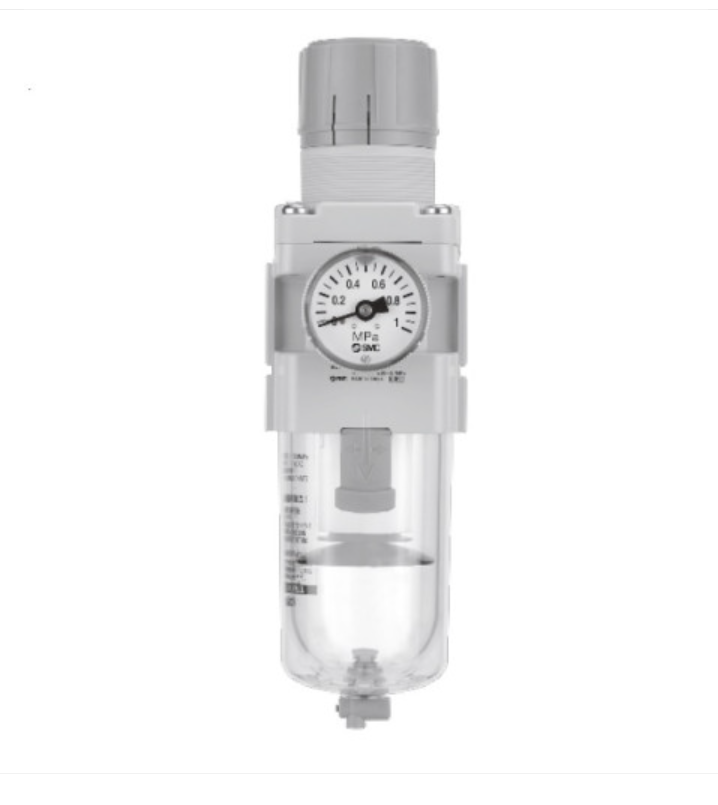

공압 레귤레이터 압력게이지 입니다.
레귤레이터 가운데 압력게이지가 달려있습니다. 게이지안에 시계처럼 눈금이 그어져있고, 밑에보시면 MPa(메가파스칼)이라고 써있을겁니다. 이상태에서 에어컴프레셔를 통하여 압력이 들어가게 된다면, 압력게이지에 있는 초침이 설정된 압력에 맞게 초침이 눈금쪽으로 이동하게 될것입니다. 여기서 초침이 가르치는 ex) 0.6mpa를 가르킨다면 6bar=6kg=0.6mpa이 되는것입니다.

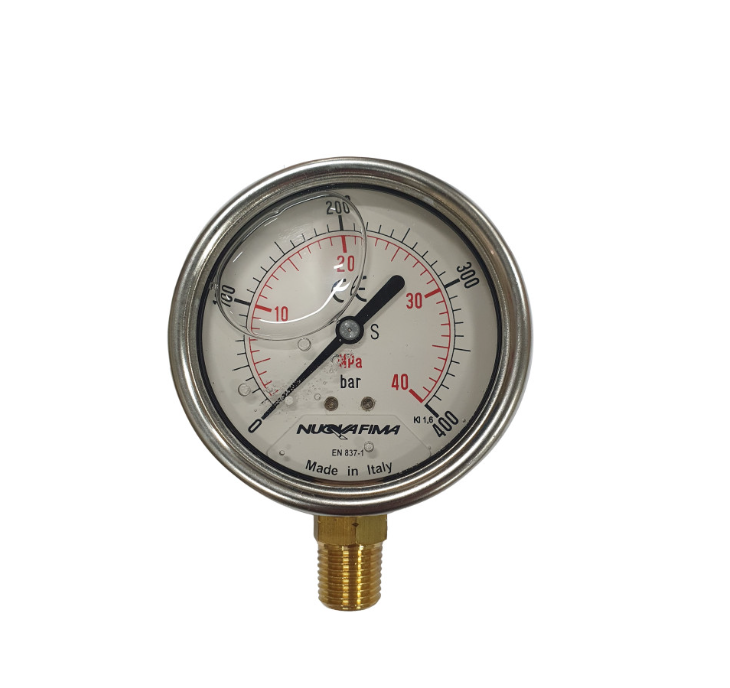

유압 계산법도 동일합니다. 여기서 35kgf/cm2 = 35Mpa와 근접한 값입니다.
예를들어 100파의 실린더를 35kgf/cm2로 계산하게 된다면
5x5x 3.14 x 35 = 2747.5 이 나옵니다 약 2.7톤의 힘이 나오며, 구입하시는 실린더에 몇Mpa의 압력까지 가능한지 표시되어있습니다.
사용하시려는 압력과 목적에 따라 실린더의 크기와 구동시켜주는 모터의 마력수(hp)를 고려하여 선택하시기 바랍니다.
이상 공압 유압 압력과 설정 압력표 였습니다.
감사합니다.
